1、 用途和工作條件
1．1用途

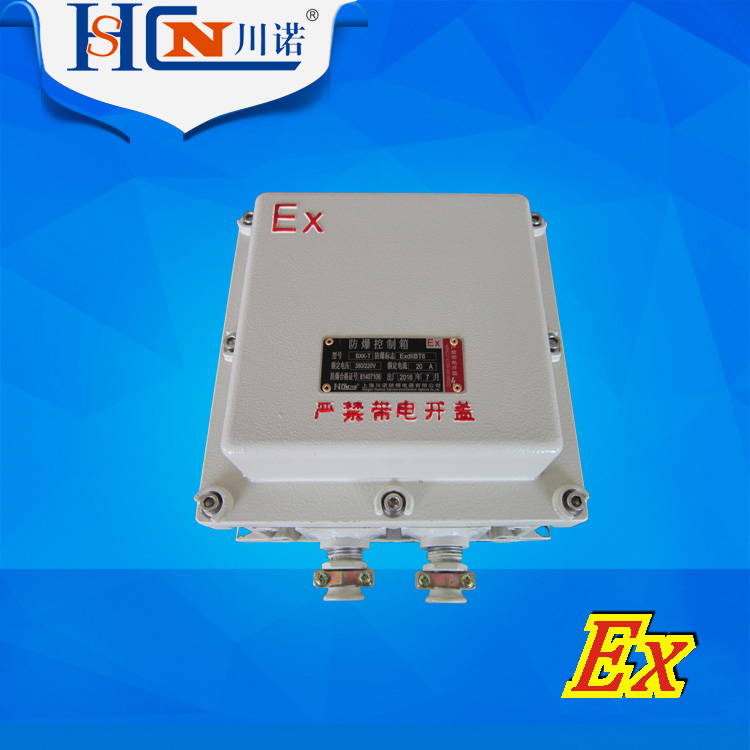

BJX系列防爆接線箱（以下簡稱接線箱），適用于II類、B級、C級T6組以下級別組別的含有爆炸性氣體混合物的場所中，在交流50Hz、額定電壓380V、額定電流至200A以下電路，作為連接各種電氣設備接線、分線使用。
1．2工作條件
a． 海拔不超過2000m；
b． 周圍空氣溫度不高于+60℃，不低于-40℃；
c． 周圍空氣相對濕度不超過規(guī)定要求（+20℃時）；
d． 垂直安裝傾斜度不大于5°；
e． 無明顯搖動和強烈沖擊振動的地方；
f． 無明顯破壞金屬和絕緣腐蝕性氣體和蒸氣的環(huán)境中；
g． 無滴水和其它液體侵入的地方；
2、 結構與特點
2．1型號含義
BJX -□/□D□/□L□/□X□/□R□/□
進線口數/螺紋
右進線
進線口數/螺紋
下方進線
進線口數/螺紋
左方進線
進線口數/螺紋
上方進線
額定電流
端子數量
接線箱
2．2主要技術參數見表：
額定電壓（V） | 額定電流（A） | 防爆標志 | 進出線口螺紋 |
380 220 | 10、20、30、40、50、60、80、100、120、150、200 | ExeIIT6 ExedIICT6 ExdIIBT6 ExdIICT6 | G15 |
G20 | |||
G25 | |||
G32 | |||
G40 | |||
G50 | |||
G70 | |||
G80 |
2．2結構概述
a． 接線箱按照GB3836.1~3-2000標準要求設計制造，并經國家指定檢驗機關檢驗合格，頒發(fā)合格證；
b． 接線箱可采用ZL102鑄鋁合金鑄造成型，或采用高腐不銹鋼板焊接而成，或經濟型的鋼板焊接而成，進出線口方向、數量、端子數及公稱直徑可根據用戶要求任意變化，鋼管布線和電纜布線均可，電纜布線須配備電纜夾緊密封接頭。
3、安裝與維修
3．1安裝前應檢查銘牌上的技術數據是否與實際使用情況相符；
3．2檢查所有緊固件是否有松動現象，如有松動應加以緊固；
3．3接線箱的內外接地需要良好可靠；
3．4安裝時需將電纜穿過密封圈、金屬墊圈、用壓緊螺母壓緊，保證密封及電纜不得松動，不使用的接線口應用密封圈和金屬墊片加以封堵；
3．5維修檢查時需要先斷開電源后方可開蓋；
4、訂貨須知
訂貨時應寫清接線箱的完整型號、名稱、規(guī)格及訂貨數量。
例：BJX-16/30防爆接線箱，端子數為16個、額定電流為30A、上方進線、進線口螺紋G25，1個，下方出線，出線口螺紋G15，4個。
